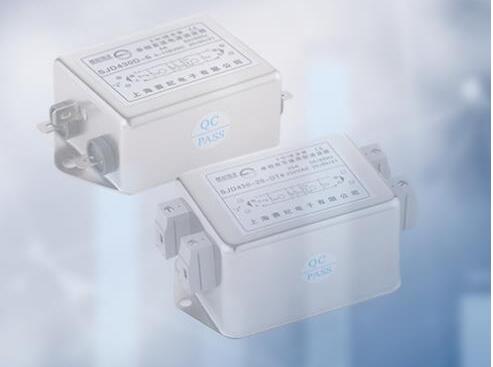

輸入變頻器濾波器的主要功能是抑制變頻器的IGBT電子元件產生的電磁干擾通過輸入電源R，S，T傳輸?shù)焦搽娋W(wǎng)，從而導致電源失真或其他電氣設備的供電波形。輸出變頻器濾波器的主要功能是抑制變頻器輸出側的三根導線U，V和W產生的干擾，并干擾變頻器自身的設備。另外，僅通過安裝輸入變頻器濾波器和輸出變頻器濾波器有時候并不能實現抑制和減少干擾的問題，必須配合輸入電抗器和輸出電抗器才能工作。

　　由于輸入變頻器濾波器的主要功能可以提高變頻器輸入側的功率因數，并抑制變頻器產生的高次諧波電流；輸出變頻器濾波器的主要功能可以延長變頻器的有效傳輸距離，并有效抑制IGBT模塊工作時產生的瞬時高壓，從而損壞輸出線或電纜以及電機。

　　實際上，當使用功率較大的變頻器和電動機驅動器時，必須配置和安裝輸入電抗器，輸入變頻器濾波器，輸出電抗器和輸出變頻器濾波器。 值得注意的是，輸入變頻器濾波器和輸出變頻器濾波器通常串聯安裝在變頻器的最近R，S，T上，并串聯安裝在輸出的U，V和W線上。

　　在變頻器的實際運行中，變頻器與電動機之間的距離可以分為三種情況：長距離（100m以上），中距離（20-100m）和短距離（20m以內）。 當變頻器工作時，其電子組件將使U，V，W輸出電壓波形中包含很多諧波分量，諧波會導致電機過熱，產生振動和噪音，同時諧波還會由于設備故障而引起無線電干擾并引起其他電氣干擾。

　　變頻器和電機之間的連接時間越長，不良影響就越嚴重，另外，如果連接時間過長，可能會導致電動機振動，如果電纜的寄生電容太大，則很容易導致逆變器的IGBT電源開關器件在斷開時產生過大的峰值電流，從而可能損壞功率變頻器模塊。在特殊條件下，如果連接較長，可以在變頻器的輸出側安裝變頻器濾波器進行補償，以解決由于連接較長導致峰值電流過大的問題。
