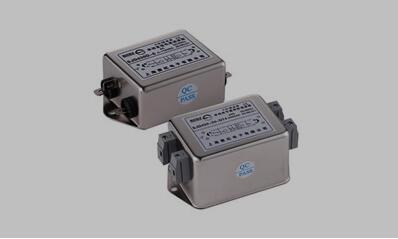

此電源濾波器指用于抑制電源線CE傳導干擾的EMI電源濾波器。在使用中，裝反會怎么樣?

　　大部分電源濾波器的輸入輸出外外形基本是對稱且不區分L和N(及相序)，標簽上會印有“輸入(LINE)、輸出(LOAD)等字樣，一般情況下不會出現裝反的情況。但萬一裝反了，會出現什么問題?

　　下面對濾波器幾種常用情況做分析：

　　1.可以反裝，對性能沒有影響

　　此時要求濾波器電路圖結構完全對稱，正裝反裝對性能均無影響。一般濾波器會在規格書中標稱電路圖，需查看電路的對稱性。(無需考慮電阻)

　　輸入和輸出需完全對稱，可以查看規格書并咨詢生產廠家。

　　2.可以反裝，但性能受影響

　　很明顯，此種濾波器輸入、輸出電容接法是非對稱的，存在明顯差異。如果反接，濾波器的效果無法保證，原先可以通過的測試，現在可能就通不過了。

　　3.完全不可以，會導致濾波器損壞

　　此種情況主要是因?yàn)檎麄€(gè)系統內部存在較大的高頻共模電流，濾波器需要給共模電流提供回流通道。正常情況下，濾波器后級共模電容剛好可以給系統提供共模電流有效回路，確保流過共模磁環的共模電流較少。如果反接，那么，大量的高頻共模電流會通過磁環后再通過電容形成回路，此時磁環中會有較大的高頻共模電流通過，會對磁環產生感應加熱效應。如果頻率較高且電流較大，磁環發熱量會比較大，濾波器非正常升溫過快就會失去效能并可能導致燒毀。這種情況主要出現在變頻和伺服驅動的長電纜應用中。當然，即便是在常規應用中，性能也會受到較大影響。

　　共模電流峰值大約15A，頻率大約4.5KHz. 此時使用，ui=2200錳鋅鐵氧體磁環套在電纜線上，運行15分鐘后溫度達到50度(室溫25度)，明顯高于正常溫升。

　　在某些情況下，特別是在測試時，會出現正常安裝傳導測試不能通過，反裝后測試可以通過的情況。此時，使用者務必確認是否存在過大的共模電流，因?yàn)镃E測試整個過程就數分鐘，可能不能完全反應潛在的問題。在驅動應用和長電纜應用中，需特別留意。

　　總結：

　　濾波器不應當裝反，完全對稱的情況比較少。一旦出現反裝，輕則影響性能，嚴重的會導致濾波器燒壞。
